浅谈充气柜状态的检修方案

发布时间:2022-05-31 11:07:29

充气柜全名是:全绝缘全密闭的六氟化硫环网柜。外部是全绝缘按全密闭的不锈钢资料焊接。内部充满了SF6气体。充气柜是一个全称。其包含了一切的单元柜在内。常用的有:C单元:负荷开关模块。相当于环网柜的进线。F单元:负荷开关熔断器组合模块。相当于环网柜的出线V单元:真空开关模块。相当于断路器单元。D单元:不带接地刀的电缆联接模块。相当于进步柜单元。其他不常用的例如M柜:计量模块。DECB什么的。需求加装拓宽联接头才能运用。

充气柜是将一次回路主部件如母线、阻隔开关、断路器等密封在充有较低压力SF,或其他气体罐体内、并以电缆终端作为进出线的开关设备。其具有占地面积小、可靠性高、不受外界影响等特色,故在电力系统中运用越来越广泛。

可是,因为充气柜与传统开关柜在结构上存在较大差异,且现场实验与出厂实验条件距离较大,现在充气柜的状况检修实验处于空白状况,对充气柜状况信息搜集手法匮乏。

针对此种状况,文中以充气柜结构为根底翻开了充气柜例行实验新办法研讨,提出了充气柜几种典型实验项目的实验办法,并经过变电站现场运用验证了办法的有效性,毕竟针对充气柜的实验提出了主张。

1充气柜结构及实验设备

充气柜的母线、三工位阻隔开关、断路器等元件密封在充有较低压力气体的罐体内,并以电缆终端作为进出线,故其惯例实验项目的翻开有必要依托实验接口、电压适配器、电流适配器、堵头号专用实验设备,如图1-3所示。

电流适配器、电压适配器和堵头在拔插进程中应留神:



1)拧动螺栓阻止用力过猛损害设备或绝缘表面;紧固螺栓时需选用力矩扳手,力矩巨细应契合厂家规矩。

2)()进程应坚持轴线方向。密封功能特别杰出的,因为表里压差构成阻力过大时,可纤细晃动,使表里压力平衡后再缓慢拔(插)

3)坚持环境清洁,内锥、外锥及环氧表变阻止感染尘土。堵头拔出后,其外锥应选用塑料袋暂时密封保管,接口内锥应及时装入适配器。设备拔出后,接口内锥应及时装入堵头。

4)表里锥的接触面需均匀涂改合格的硅脂,检修实验时需检查硅脂是否硬化,必要时替换硅脂。

5)装复设备时,先选用外径重1 ~2 mm,厚度0.5 mm的塑料管,沿内锥壁刺进接口底部,再将设备沿轴线方向刺进到位,缓慢拔出塑料管,紧固螺栓,中止4h以上,待气体彻底排出后受电。


2实验项目与办法

根据文献关于高压开关柜、电压互感器、电流互感器、避雷器等章节要求,充气柜的实验项目应包含断路器、电压互感器、电流互感器、避雷器等元件的例行实验项目,考虑到充气柜结构的特殊性和现场运用的实用性,选取了交流耐压试

验、回路电阻查验和断路器机械特性查验等3个实验项目,详细论述了实验办法和留神事项。

2.1交流耐压实验

母线电压互感器的装置办法分2种状况:1)母线电压互感器直接接到母线上。实验前需求将电压互感器拔出,刺进电压适配器,非实验相用专用堵头封堵,再翻开耐压实验。

2)母线有单独的TV距离,运用三工位开关将TV,避雷器与母线阻隔。实验时经过熔断器接口插人电压适配器进行实验。

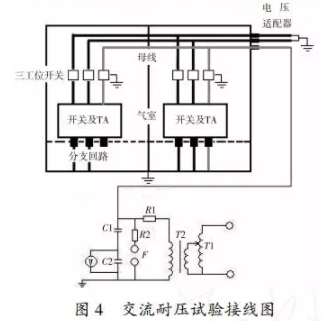

告知实验时,交流耐压值为出厂值的100% ,时间1 min。投运后确诊性实验时,交流耐压值为出厂值的80%,时间1 min。实验接线如图4所示。

交流耐压实验需求留神:应在绝缘电阻实验后进行,只要绝缘电阻合格才调进行交流耐压实验;拔插堵头及实验适配器时,需严格执行前述规范工艺;查验后需进行充分放电,避免剩余电荷伤人。



2.2回路电阻查验

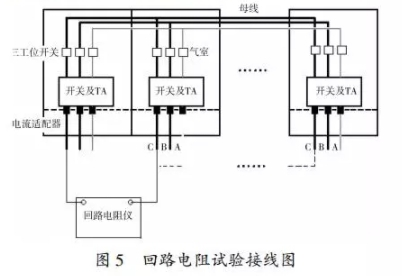

拆下相邻充气柜实验接口的插拔式堵头,将电流适配器刺进实验接口,合上相邻充气柜的断路器及三工位阻隔开关使之构成回路。实验仪器别离接入相邻充气柜的同相电流适配器,实验电流不小于100 A。实验接线如图5所示。



回路电阻实验需求留神:拔插堵头及实验适配器时,需严格执行前述规范工艺;查验回路需接线牢靠,避免引线掉落起弧。

2.3断路器机械特性查验

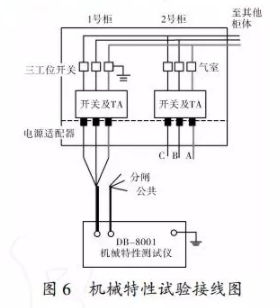

拆下充气柜实验接口的插拔式堵头,将电流适配器刺进实验接口,将三工位阻隔开关置于接地方位,从电流适配器处取信号,操控电压加至二次端子分、合闸及公共端子处。实验接线如图6所示。

断路器机械特性实验需求留神:拔插堵头及实验适配器时,需严格执行前述规范工艺;断路器动作进程中避免组织动作伤人。



3变电站现场运用

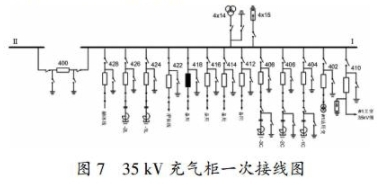

在某变电站结合新投设备初度停电检修时对35kV充气柜进行了例行实验,包含交流耐压实验、回路电阻查验和断路器机械特性查验。35 kV充气柜一次接线图如图7所示。



3.1 交流耐压实验

本次实验对母线进行交流耐压实验,按图4进行实验接线,加压端口在4×15避雷器电缆插口处。

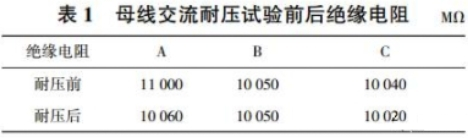

交流耐压实验值为出厂的80%,即 76 kV,耐压时间为1 min,耐压进程中无击穿、闪络和失常动态,实验前后绝缘电阻见表1

从耐压实验进程和表1绝缘电阻数据来看,该35kV 充气柜母线耐压实验合格。



3.2回路电阻查验

回路电阻查验以422断路器距离为例,选取422418断路器构成回路电阻查验回路,按图6进行实验接线。合上422418断路器,42214181阻隔开关,其他断路器与阻隔开关断开。

本次实验为2台断路器串联,将所测回路电阻除以2即近似为单台断路器(包含同距离的阻隔开关、部分母线)回路电阻值。422断路器距离回路电阻换算后为A75.5 uQB74.5 uQC72.5 uQ,与告知实验值比较无显着差异,故回路电阻查验合格。

3.3断路器机械特性查验

本次实验选取422断路器进行机械特性查验,按图6进行实验接线。将4221阻隔开关置于接地方位,将实验端子接到柜内电缆接口,然后将实验线接到实验端子下端进行实验。实验端子如图8所示。422断路器分合闸时间和同期见表2

从表2实验数据来看,契合厂家说明书和规程要求,实验合格。

归纳以上实验进程,验证了提出的充气柜实验办法的有效性,实验得到了所需数据,满足厂加说明书和状况检修实验规程要求,完毕新投35kV充气柜首检使命。



结论与主张

1)文中提出了充气柜交流耐压实验、回路电阻查验和断路器机械特性查验的实验办法,经过变电站现场运用验证了办法的有效性。

2)各地市公司可根据此研讨内容试点翻开充气柜例行实验,堆集实验经历,实验数据判别可参考文献要求。

3)充气柜实验项目和办法还需进一步细化和弥补,下一步应从规程规范的角度对实验项目和办法进行研讨和规范化。
