电缆分支箱组成结构

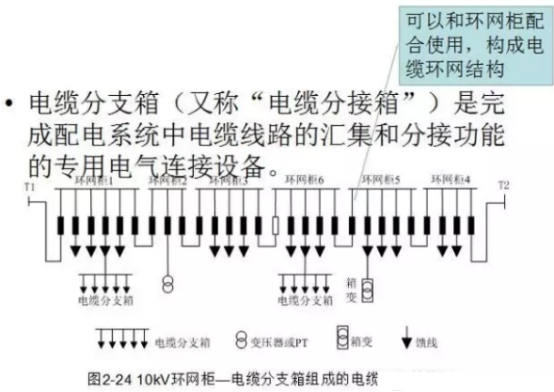

电缆分支箱主要由箱体外壳、套管（母线）、带电指示器和硅橡胶预制式电缆接头组成。

电缆分支箱内含有开关设备，既可起普通的电缆分支箱的分接、分支效果，又可起供电电路的操控、转化以及改动运行方法的效果。

环网柜是环网运行方法的重要设备，是将一组高压开关设备装置于铠装结构柜体内或做成拼装间隔式环网供电单元的电气设备。

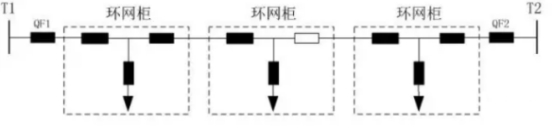

双侧电源环网供电图

环网柜的根本组成单元

柜（壳）体

母线

负荷开关

熔断器（或负荷开关—熔断器组合电器）

断路器

隔绝开关

电缆插接件

二次操控部件等

环网柜配电单元组成结构

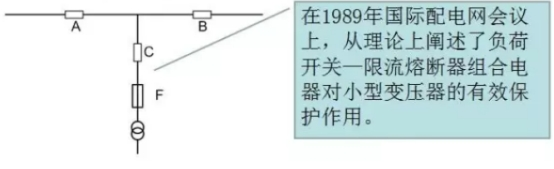

一般由3个间隔组成，包含两个进出线间隔和变压器间隔。进出线间隔主要用于缺点线路的隔绝，以及通过调整电源方向来康复正常供电。变压器间隔则通过组合电器来对变压器内部短路缺点进行快速切除。

实例使用

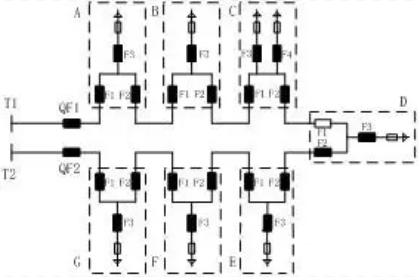

环网供电系统一次接线图a）正常运行

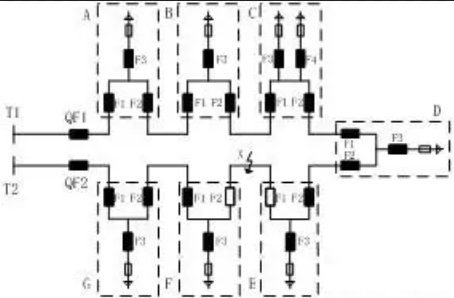

环网供电系统一次接线图b）故障隔离后
