故障检查

1外观检查

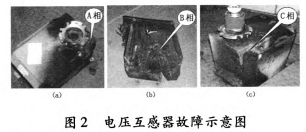

2012年3月26日,检修人员连夜对35kV垣洁线56号线路电压互感器进行拆除检查,发现电压互感器A、B、C相损坏,A、B相有炸裂现象;B相PT损害严峻,侧壁脱离本体,插头掉落,绕组彻底毁损;A相PT插头掉落,表面漆层及喷铝层受损;C相表面漆层及喷铝层受损,其它部位正常,如图2所示。

2上端柜顶检查

检查35kV垣洁线56号线路电压互感器上端柜顶,发现柜顶插拔处烧损,断路器室压力开释设备动作。将压力开释通道翻开后,发现本柜断路器室压力开释盘动作,压力开释通道有许多燃弧喷出的落尘。翻开断路器室入孔后,发现气室内有燃弧痕迹。气室内其它绝缘件未受损,铜排和充气柜柜体表面有落尘无烧伤痕迹,如图3所示。

3断路器气室检查

断路器气室内部PT阻隔开关A相动触头变形,未搭在触摸铜排上,端头有明显炙烤痕迹;B相动触头端头有烧伤痕迹;A相CT旁气室壁有明显烧伤痕迹;A相和B相CT上部铜排设备螺栓头烧伤,断路器室顶部方位有电弧烧伤痕迹,如图4所示。

故障分析

1现场故障分析

根据现场检查,发现垣洁线线路PTB相烧伤比A相严峻,开端判别垣洁线线路PIT先发生A相接地故障,母线电压升高后引发垣洁线B相线路PT绝缘击穿,发生A、B相接地短路故障。

2电气试验分析

试验人员对受损设备进行电气试验,柜体A、B、C三相对地绝缘电阻为零;A、B相电压互感器一次绕组电阻为无穷大;C相电压互感器一次绕组电阻为9800Q。阐明A、B两相电压互感器一次绕组彻底烧断。根据设备沿面放电特色,沿面放电时不会构成干式电压互感器开裂损坏。

3两次击穿情况对比分析

2011年3月30日0:38,35kV垣洁线、35kV垣宏回A、B相电压互感器击穿,如图5所示;2012年3月26日19:7:58,35kV垣洁线56号线路电压互感器A、B、C相损坏,A、B相有炸裂现象。

经过两次PT烧损故障对比分析,得出以下定论:

1)两次击穿均发生在电压互感器法兰根部,阐明与法兰根部电场过于集中有关。正常工作条件下,在挨近带电T处有丝丝电晕放电声,标明电压互感器电场不均匀,如图6所示。

2)两次击穿均在负荷最大的间隔发生,负荷较大的柜体与空间隔柜体温差到达4℃。开端分析,大负荷电流引起的过热,加快了套管根部电晕放电对绝缘的损害。

3)根据35kV充气柜电压互感器设备结构,发现套管法兰根部存在应力不均匀现象。
