1环网柜概述

充气式环网柜是配电体系中的首要设备，其安稳性与可靠性直接关系到电力体系的安全、安稳运转。充气式环网柜以体积小、安全可靠等长处被更多的用户所认可。充气式环网柜把多回路灭弧室、母线进出线等部件密封在单一的气箱中，气箱为绝缘气体SF。气体供应一个密闭的容器，确保了产品长时间安稳可靠的工作。气箱的规划和制作在机械强度、气密性.外表耐腐蚀性等方面都有很高要求。

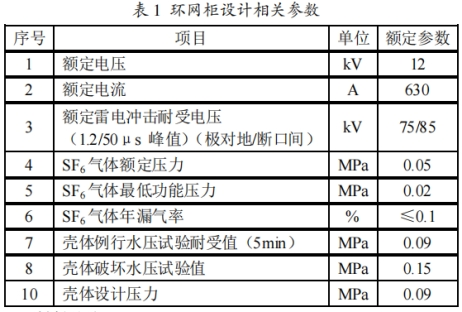

环网柜壳体形状不同有箱式和筒式之分。由于箱式结构有利于完成进出线.配电计划的实施，可是箱式在接受压力的局限性，使箱体不能够接受太高的压力。下面介绍一种环网柜气箱的规划办法。与气箱规划有关的环网柜额定参数见表1。

2资料选取

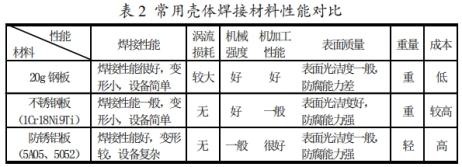

环网柜焊接气箱常用资料首要有20g钢板、不锈钢板(1Cr18Ni9Ti)、防锈铝板(5A05，5052)等。其功用对比见表2。

不锈钢气箱虽然价格较高，在平等强度下需选用薄板上焊接加强筋的办法达到了同样的经济效果。另一方面由于我公司不锈钢气箱焊接设备彻底、工艺已成熟，资料规范彻底，不锈钢具有优易的防腐能力，无需外表防腐处理，无涡流损耗，比较其它两种资料具有较大优势。概括以上各种因素，气箱选用不锈钢板进行焊接。

3首要标准规划及核算

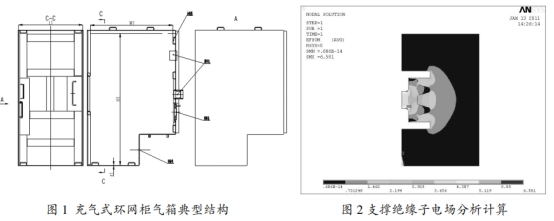

图1所示为环网柜焊接气箱的典型结构，首要由进出线、操作孔、观察孔、加强筋、固定块等组成。与本体功用比较亲近的要害标准首要有:气箱内腔标准L1×W1xH1、壁厚61。

3.1气箱标准的承认(L1xW1xH1)

3.1.1承认雷电冲击的击穿场强:承认高压带电体对地最小空地。

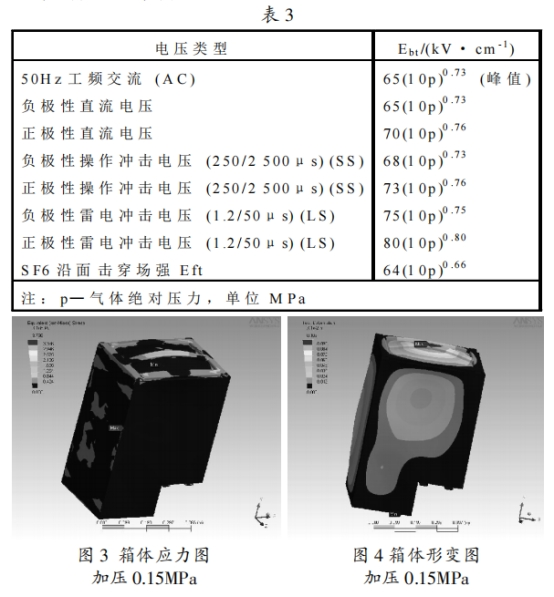

《高压断路器原理和使用》和《高电压绝缘技术》中，SF6气体空地的工程击穿场强下限值为:

六氟化硫环网柜最低功用气体压力为0.05MPa，因而，负极性雷电冲击的击穿场强为:

E=75x(10x0.15)0.75=10.1kV/mm

3.1.2承认高压带电体对地最小空地:

高压带电体对地最小空地处在支撑绝缘子上，经过核算支撑绝缘子的电场如图2，满意电场要求，毕竟承认对地最小空地。根据最小空地原则承认气箱外形标准(L1xW1xH1)。

3.2气箱壁厚的承认

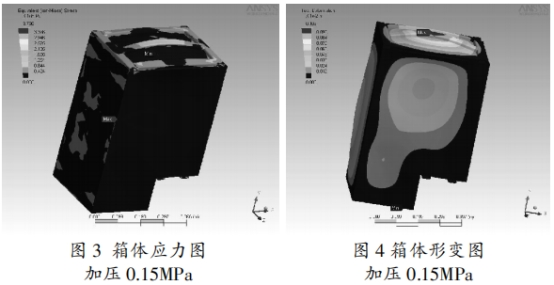

箱壁厚度满意资料的许应应力要求及气箱答应变形量要求。经过软件剖析核算后得到气箱的应力散布(见图3)及箱体形变(见图4)，毕竟找到气箱壁厚。

4制作工艺

焊接气箱的制作工艺比较复杂，典型过程依次是:激光切开下料，数控折弯机折弯，焊上加强筋。拼装成气箱后选用数控激光焊接成型，上色探伤，密封面磨光。

5总结

在气箱的规划过程中，除了要使气箱满意环网柜的技术要求，还应概括考虑其经济性及加工单位的设备、技术、工艺特色，得出最合理的规划计划。
