10kV电缆体系的高压电缆分支箱是电缆从开关柜出线后进行聚集与分接的首要电气设备。现在被广泛用于城市工业小区、住宅小区、商业中心以及矿区、钢铁、轿车、石油、化工、水泥等大型企业的配电网。

电缆分支箱特别适合于城市电网改造工程，可大节操省电气设备和电缆投资。很大的进步了供电安稳性。但由于电缆分支箱的工作环境较为恶劣，如防护水平不可加上工作时维护不力则会出现不少问题。

1电缆分支箱的故障现象

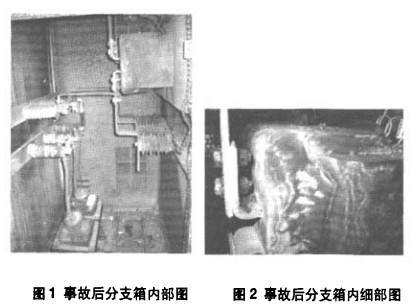

2007年7月18日某地输配电线路发生跳闸，在巡线至石板坡电缆分支箱时，发现电缆分支箱两端的开关柜俑壁发生严峻变形、601进线开关柜面板有飞弧、放电及炭黑等现象。外观上，箱体内水迹显着。仪表柜门已锈死，不得不撬开，操作安排已无法滚动、只能将其崩溃后翻开关柜门。翻开#601开关柜电缆室发现:计量TⅣV的熔断器及支撑绝缘子两相悉数炸碎、另一相熔断器发生决裂，支撑绝缘子发生破损，AT表面有爬电痕迹，柜体多处存在放电痕迹，如图1所示。翻开相邻距离检查，情况相同严峻，导电部分受潮严峻，铜排及固定镖栓已长卤锈，柜体表面有多处爬电痕迹，见图2。该分支箱为某电器厂制造，2003年投运、仅3年多。

故障分析

2.1事端前的工作方法

该线路在事端前负荷有10台配变，6个电缆分支箱，根据调度记载，在此事端前曾发生过接地故障。

故障点确认:守时的速断维护动作，重合后，速断维护又动作跳开关，从维护动作的情况可以清楚看出，开始的故障点发生在维护规模以内。事端后，对储菜线电缆及架空线路进行巡线检查，并未曾发现任何异常，如果说线路有故障，在重合后所带来的冲击下、线路单薄环节必定有反映。因而故障点只能是分支箱内开关了。

2.2故障原因

从故障设备的情况分析，故障应是受潮后部分放电闪络引起的，而最早的故障点可能在单薄都位发生，即TA的表面绝缘或TV的高压保险支柱瓷瓶。众所周知，影响绝缘子表面沿面放电的要素有三:绝缘子表面的污秽;大气湿度;泄露距离。

绝缘子表面的沿面放电是部分电强的燃烧、展开和平息不断相互转化的进程。此进程中，表面泄露电流的大小起主导作用。表面泄露电流与绝缘子污移层的电导、大气湿度、电源和加压方法以及介质表面形状和泄露距离有关。

电缆分支箱地处交通要道，背靠山坡，面向公路，尘土很大，绝缘子表面的积尘较多，在污层受潮时。其中所含可溶性盐类及酸碱成分溶解于水中，使表面电导率骤增，泄露电流许多增加，大大下降闪络电压。一般说来，绝缘子的污闪电压随其污染程度的增加而下降。污染严峻时，跟着污染程度持续增加，污闪电压的下降已很缓慢，但这时污闪电压常常现已低于作业电压了。单调污秽的电阻较大，它并不下降绝缘子的闪络电压，一般当空气相对湿度小于50%~70%时，沿面闪络电压不会下降;高于这数值时，跟着湿度增加，闪络电压敏捷下降，如图3所示。实际工作中，绝缘子污闪事端都发生在雾、露、阴雨绵绵等高湿度的气候．由于在这种条件下、积尘中水深性的盐类溶解，使污层成为了半导体，大大增加泄露，下降闪络电压。本次事端正值当地千载难逢的大雨期间，而开关柜柜体的密封较差，柜内相对湿度已达90%以上，开关柜的操作安排安排严峻腐蚀，以至于彻底不能正常操作，由脏污沿面放电的进程的评论可知，污层的电阻越大，泄露电流越小，放电展开越困难，闪络电压也相应进步。在同样污染和湿润条件下，介质表面形状、两极间的沿面最短距离即泄露距离是影响表面电阻和闪络电压的重要要素。泄露距离增加，污闪电压也增加。不同成都的污秽情况对线路及变电站绝缘的影响程度是不同的，因而应根据不同的污移情况，采纳相应的绝缘标准保证电网安全工作"。现在，咱们用泄露比距来估量脏污条件下绝緣子的耐污功用。由于我局所辖电网为渝中区，被定为三级污区，按变电站设备考虑泄澜比距应大于4cm/MkV。

从故障设备可发现，TA 表面存在尘土，和支柱绝缘子相比，TA 的泄露距离小，也简略构成闪络。一同，在单相接地工作时，健全相对地电压升高，为故障相的倍.由于污秒、湿度、电压一同作用，开关柜内TV保险的支撑绝缘子由于爬距不可发生了闪络(过后测量绝緣子爬距为2.3cmkV，TA表面绝緣爬距为2.4cmkV).持续不断的闪络弧光引起轰动，构成弧光接地过电压，其最大值可抵达额定相电压的2.3-3倍，伤及设备绝緣，引起相间短路。故障从闪络展开成为三相短路，构成强壮的短路电流，短路电弧向高压保险展开，将其两相焚毁。

3整改方案

综上所述，由于连续大雨，箱内湿度抵达90%以上，绝緣f表面积污严峻，体系上有接地而健全相电压升高了3倍，构成TA表面及支柱瓷瓶闪络，演变为相间短路。

防潮和防尘是分支箱规划要害，作为露天工作的设备，分支箱的功用有相应的标准:抗洪水、抗污秽、抗凝露、耐腐蚀、全绝缘、全密封、全防护、全工况、柜体防护等级达IP33.一同，在分支箱选址上，尽量考虑环境相对单调和清洁的场所。分支箱的土建基础应有排水体系，即不能在基础角钢上积水。

针对上述情况，在电缆分支箱的规划选型和工作维护上提出以下主张，以保证电网、设备的安全安稳工作。

(1)选择电缆分支箱时，要求箱体和开关柜的防护等级有必要抵达重庆这种环境下的要求。至少应选IP33以上，在污尘飘动的公路旁边最好选用IP53即防尘还能避免外物侵入，虽不能彻底避免尘土进人，但侵人的尘土量并不会影响柜内设备的正常作业;避免喷酒的水侵人防雨，或避免与笔直的夹角小于60*的方向所喷洒的水进人柜内设备构成危害。

(2)柜内设备的绝缘，其表面绝缘有必要满足三级污区的泄露比跑，支撑绝緣子的泄露比距和爬电距离，至少要按4cm/kV要求选择。

(3)在电缆分支箱中加装除湿设备，坚持箱体内的单调度。

(4)加强巡视，及时发现潜在的问题。
