佛山市高明区属亚热带气候区，日照满意、雨量充沛、气候温文而湿润。地势以山区为主，六山一水三分田。每年春季的二三月份，冷空气走后，暖湿气流敏捷反扑，气温回升，空气湿度加大，一些严寒的物体外表遇到暖湿气流后，简单发生水珠，出现所谓的“回南天”等气候返潮现象。2008年和2009年，我局相继在“回南天”期间，发生两起10kV电缆分支箱电缆终端受潮接地短路，然后导致分支箱气室损坏作废事端。为此，我们进行了深人的探讨与剖析，对电缆终端密封、分支箱基础规划、箱体通风进行了防潮密封改进，至今未出现同类事端。

1.两起电缆分支箱故障概略

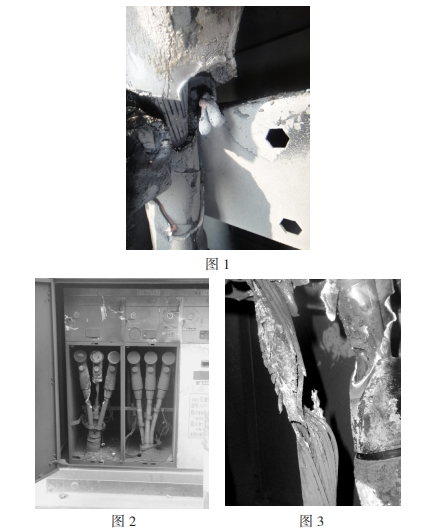

2008年3月24日，回南天，富湾站富油乙线速断跳闸，位于户外的一台电缆分支箱发生短路爆炸（如图1),601开关出线电缆仓门严峻熏黑，翻开后发现A相电缆终端应力锥焚毁，缆芯熔损,开端剖析主要为施工工艺粗糙,形成电缆终端电场畸变严峻，同时缆身紧靠固定用金属支架，在箱内潮湿环境下发生长时间闪络放电,最终绝缘破损接地短路,将出线套管炸坏，形成气室漏气，分支箱作废。

2009年2月15日，回南天，仙村站孔堂线在经历了长达18分钟的间歇性接地后速断跳闸，重合不成功，K5013-0003X电缆分支箱601开关B相进线电缆终端应力锥处首要短路烧毁（如图2）。据分支箱邻近商铺店主反映，箱内曾持续宣布哗啪的响声并冒烟，毕竟传出爆炸声音。经开端剖析，事端原发点为B相应力锥尾部，由于密封不严，硅脂固化，在工作环境湿度较大的情况下出现凝露，水气进入缆芯，导致绝缘强度损坏发生爬电。毕竟由间歇性接地发展到三相短路（如图3)。此次故障相同导致分支箱气室破损走漏，分支箱作废。

2电缆分支箱防潮的几个要害要素

概括上述两起电缆分支箱故障，都有一个共性的问题，便是分支箱屏蔽型接头应力锥尾部为故障原发点，该部位处于电缆半导电层的结尾，电场最为会集，一旦由于工艺或产品功用原因导致密封不严，加上环境湿度较大时，水气就会经过应力锥与接头间的气隙向主绝缘侵犯,毕竟发生爬电现象,然后发展成接地短路。下面，我们从四方面评论电缆分支箱防潮的几个要害要素。

2.1应力锥的长度要满意长，缩短功用要好

对比发现，两起故障分支箱电缆接头均为同一厂家出产的产品，且在相同部位-应力锥结尾首要出现放电短路。其间故障电缆接头应力锥锥管长度与其它产品（如图4右侧)比较特别短，不到其二分一，且原料较硬，绝缘密封功用较差，水气较简单人侵到主绝缘层。然后导致爬电距离缺乏简单发生沿面放电，另一方面也简单发气愤隙引发部分放电。

2.2硅脂优异的密封功用

事端分支箱电缆终端所运用的硅脂密封功用不良，故障发生后，当拆拨其它两相电缆头时，由于硅脂出现干枯粘结(如图5)，需求多人合力才华拨出，可见硅脂已不能起到光滑防潮与绝缘的效果，不能与电缆头同“呼吸”，弹性功用大为下降。

现在，国产电缆附件用硅脂由于配方原因，产品质量与功用不佳，硅脂运用时间长会发生固化，且简单被硅橡胶吸收，硅脂固化或被吸收后，其填充功用将下降，电缆终端发生沿面击穿的可能性大大添加，丧失了应有绝缘密封及防潮、填充效果。

2.3分支箱基础要满意高

据了解，电缆分支箱基础高度在典型规划中广泛未作过多的要求，仅要求基础做好防水或渗水规划，而在施工过程中，施工单位往往出于成本考虑，仅在电缆井上简略升高约5公分，随意将分支箱固定了事。由于城市建设快速，大部分大街排水系统跟不上形势发展，城市或工业园区分支箱往往由于积涝面对被雨水浸渍的危险。经比较发现，分支箱基础抬高至平水50公分以上，沟内堆集的潮气会大为减少,然后下降侵犯分支箱内潮气的压力。

2.4改进分支箱风口规划

经过加大设备通风口添加空气流通，下降设备内部的空气湿度，完善设备底部的密封处理，避免电缆沟内水汽进入设备箱体内部。改进喷涂工艺，加强箱体通风效果，以达到综合有用的增强绝缘和密封效果。

为此，我们在恒威线该类型分支箱外壳进行了改进，恰当扩大了上下通风口面积，通风口选用夹层规划，添加了内护板，减轻了横向风雨对分支箱进水受潮的影响。经检测对比，改进风口规划后的分支箱箱内湿度下降约8%，空气流通明显增强，箱内无明显的水珠堆集，工作环境大为改进。

3结论

综上所述，在南边湿润的工作环境下，电缆分支箱能否安全可靠工作，要害在于电缆终端接头设备及密封处理是否出色，应力锥产品质量及设备工艺对电缆屏蔽层末端电场处理最为要害，同时也是分支箱防潮功用的要害要素，其次是分支箱通风和土建基础规划，要合适南边湿润的环境，分支箱选址尽量考虑干燥及清洁的场所，以提高其防潮功用。
