低压电缆分支箱技术规范 

1 规范性引证文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引证文件，仅注日期的版别适用于本文件。凡是不注日期的引证文件，其最新版别（包含一切的修改单）适用于本文件。

GB 7251      低压成套开关设备和操控设备 

GB 14048     低压开关设备和操控设备 

GB/Z 18859   关闭式低压成套开关设备和操控设备在内部毛病引起电弧情况下的实验导则 

GB/T 20641    低压成套开关设备和操控设备空壳体的一般要求 

GB 50150     电气设备设备工程 电气设备交接实验标准 

GB 4208       外壳防护等级（IP代码） 

GB/T 16935.1  低压体系内设备的绝缘合作 

GB/T2681      电工成套设备中的导线色彩 

GB5585.2      电工用铜、铝及其母线 第二部分：铜母线 

GB 4720       低压电器电控设备 

IEC 61641    关闭式低压成套开关设备和操控设备在内部毛病引起电弧情况下的实验导则

2 技术参数及要求 

2.1 电缆分支箱技术参数 电缆分支箱技术参数见技术规范专用部分的技术参数特性表。 

2.2 通用要求 

2.2.1 电缆分支箱选用元件模块拼装、框架拼装结构，母线及馈出均绝缘关闭。可选用五种结构型式：进线选用绝缘关闭的隔离开关，出线选用塑壳断路器；进线选用绝缘关闭的隔离开关，出线选用刀熔开关；进线选用条形隔离开关，出线选用条形开关（带熔断器维护）；进线不带开关，出线选用刀熔开关；进出线均不装备开关。 

2.2.2  母线体系 

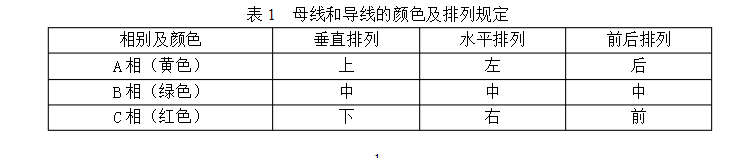

（1）选用选用矩形母线，材质为T2电工铜。并选用不同相色热缩套管做绝缘处理。热缩套管不得开裂和起皱，母线接头处用热缩绝缘盒关闭。绝缘热缩护套资料应具有阻燃、防腐、抗老化的要求，老化寿数不小于30年，详细实验办法和要求参照GB/T 2951.14中规则履行。（2）铜排截面的挑选应确保能够耐受IEC60298中引荐的额外短时耐受和峰值耐受电流的要求，N相（L0）母线与三相母线标准相同,PE排截面不低于相排截面的1/2。其中设于野外的电缆分支箱装备4根母排（3L+PEN），设于户内的电缆分支箱装备5根母排（3L+N+PE）。 （3）设备中母线和导线的色彩及摆放应契合GB/T 4026和GB 7947及表1的规则；

2.2.3 对于出线选用塑壳断路器型式的分支箱应当满意以下要求：断路器的资料应具有耐十分热和火的才能。断路器选用3极，装备电子脱扣器，不带失压脱扣器，断路器一起具有阻隔功用，外表并应有明显的表示“分”、“合”状态的标志。

2.2.4出线选用熔断器型式的分支箱出线回路产生过载或短路故障时，每相应能独立分断，且三相开关手柄为连动设计，可带负荷分合。开关分开后,应确保故障点彻底从基体上脱开,并具有明显断开点。 

2.2.5具有防尘、防火、耐腐蚀、日照高温、污秽、凝露的免保护功能设备。 

2.2.6考虑带电体关闭后，电缆分支箱应具有检修时能可靠验电接地的功用。保障检修人员的人身安全。 

2.2.7电缆分支箱铭牌标识明晰。 

2.3 一般结构要求： 

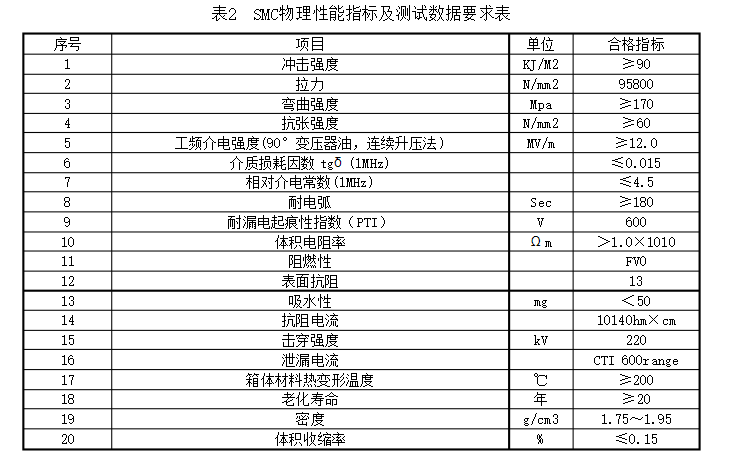

2.3.1分支箱外壳选用S304不锈钢资料，箱体、门体资料厚度均不该小于2毫米，或SMC复合资料箱体，SMC物理功能指标及测试数据满意表2的要求。

2.3.2不锈钢箱表面应抛光处理，使之不留焊痕。SMC复合资料应具有防紫外线涂层。色彩与装置环境协调。 

2.3.3设于户外时，分支箱外壳防护等级为IP44，箱顶盖应为屋脊式设计，坡顶3度设计，顶盖不应积水；设于户内时，分支箱外壳箱体防护等级为IP33。满足防盗、防小动物、防水、防雨雪的要求，通风选用顶部天然拔风，箱底板和箱体内隔板应确保空气流通。 

2.3.4分支箱底部用绝缘板封闭，分支箱进出线选用电缆,电缆孔配置变径胶圈，电缆室有足够的空间以便装置、固定电缆，出线端子距基座底部间隔须大于200mm。 落地式分支箱宜选用双面开门，挂墙式分支箱选用正面单开或双开门型式，箱门应密封防水，箱门翻开后应能大于90度，关门后门柄旋过死点，锁舌同时上下锁死。不锈钢箱体外壳应配置接地螺栓供箱体与外部维护导体连接，箱体内各装置螺栓均应选用不锈钢螺栓，箱体外无外露可拆卸的螺栓。 

2.3.5 分支箱正门上应有防盗防锈优质不锈钢通用钥匙挂锁和防锈把手，并在锁侧上下角各装置特制防盗螺栓一只，选用统一锁具，具体型号咨询当地供电公司。后门可用暗闩在正门敞开。 

2.3.6 不锈钢箱壳门铰链应选用不锈钢资料。 

2.3.7 箱体应有杰出的接地端子并标明接地符号。 2.3.8 箱体外壳上方设有契合国家电网公司要求的警示标志。 

2.3.9 箱体正门内侧应标明主回路接线图，并注明操作次序：送电时，先合上刀开关，后合上空气开关；停电时，先摆开空气开关，后摆开刀开关；箱内检修时，先摆开所有空气开关，后摆开所有刀闸。同时标示产品铭牌，按规范表示出所规定的项目、参数及制造厂售后服务电话号码。

2.3.10 箱内一次连接线应选用质量合格的电工铜及塑料铜芯线，其截面应满足负荷安全载流要求，接头处应搪锡。接线应标明相序。电部分至接地部分之间、不同相的带电部分之间的安全间隔应大于20mm（复合绝缘恰当简缩）。电器元件的装置应契合下列要求： a） 排列整齐，固定结实，密封杰出。 b）各元件能独自拆装更换而不影响其它电器及导线束的固定。熔断器的熔体规范、断路器器的整定值应契合现场运转要求。 

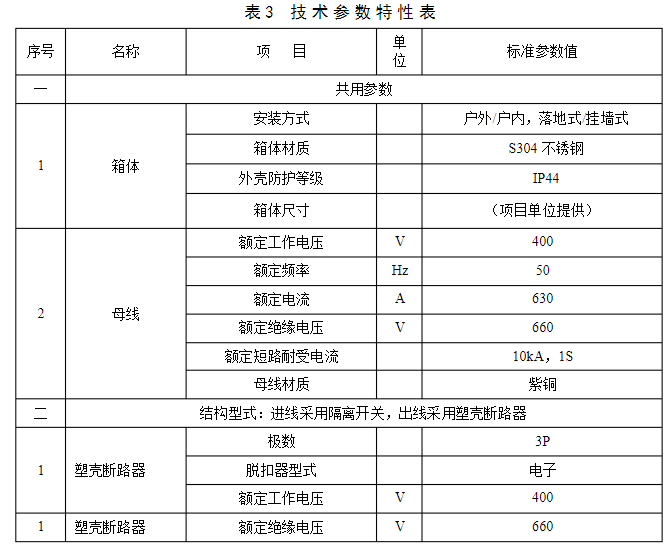

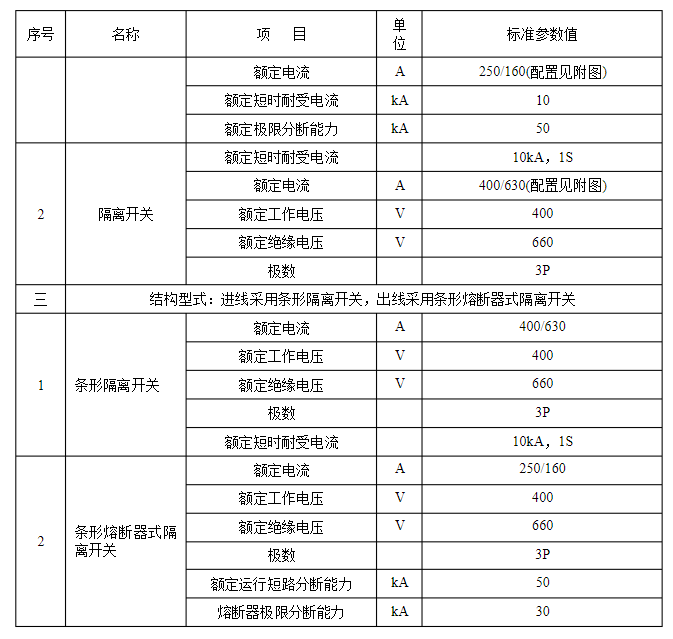

2.3.11在使用中可以互换的具有同样额定值和结构的组件，应具有互换性。 3 规范技术参数 技术参数特性表是对收购设备的基础技术参数要求，供货方应对技术参数特性表中规范参数值进行呼应。低压电缆分支箱技术参数特性见表3

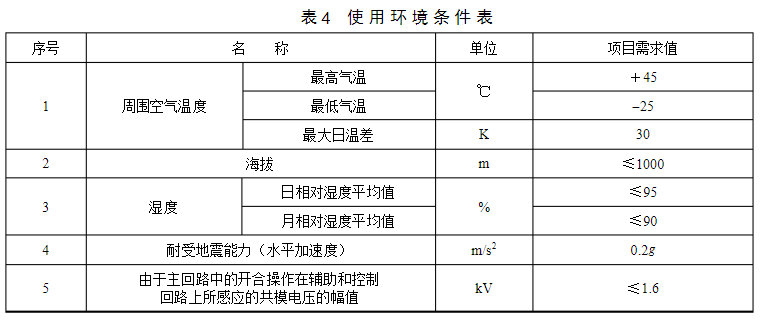

4 使用环境条件表 0.4kV低压电缆分支箱使用环境条件见表4。特殊环境要求根据项目情况进行编制。
